Z540H, Z540Y, Z540W प्रकार PN16 ~ PN160 स्टिल बेभल गियर संचालित वेज गेट भल्भ लिआन्गु भल्भ कं, लिमिटेड द्वारा उत्पादित बेभल गियर ड्राइभ, फ्ल्यान्ज जडान, वेज-प्रकार लोचदार गेट। सिट सील सतह सामग्री वेल्डिंग मिश्र सतह सतह छ (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160P, Z540Y-16R ~ 160 स्टेनरहित 160P, Z540W-16R ~ 160R), नाममात्र दबाव PN16 ~ PN160। भल्भ बडीको सामाग्री कार्बन स्टील (Z540H-16C ~ 160, Z540Y-16C ~ 160), क्रोम मोलिब्डेनम मिश्र धातु इस्पात (Z540Y-16I ~ 160I), स्टेनलेस स्टील (Z540W-16P ~ 16P ~ 160P, Z540Y-16C ~ 160) हो। 160P, Z540W-16R ~ 160R, Z540Y- 16R ~ 160R) गेट भल्भ।
1. अनुकूलित बेभल गियर गेट भल्भहरू उन्नत मापदण्डहरू, भरपर्दो सिलिङ, उत्कृष्ट प्रदर्शन, र एक आकर्षक उपस्थिति सुविधा दिन्छ।
2. लचिलो स्विचिङको लागि वेज आकारको भल्भ प्लेट संरचना।
3. भल्भ प्लेट र सीट स्टेलाइट मिश्र धातुबाट वेल्डेड छन्।
4. परिवर्धित क्षरण र पहिरन प्रतिरोधको लागि भल्भ स्टेमलाई शमन र टेम्परिंग उपचार गरिन्छ।
5. बहु पाइप फ्ल्यान्ज मानकहरू र फ्ल्यान्ज सील सतह प्रकारहरू उपलब्ध छन्।
6. उच्च गुणस्तरको बेभल गियर गेट भल्भहरू विभिन्न शरीरका सामग्रीहरूमा विभिन्न दबाब, तापक्रम, र मिडिया अवस्थाहरू अनुरूप उपलब्ध छन्।
| मोडेल | PN | कामको दबाब/MPa | सञ्चालन तापमान / ℃ | उपयुक्त मिडिया |
| Z540H-16C-160 | १६-१६० | १.६-१६.० | ≤425 | पानी, भाप, तेल |
| Z540Y-16C-160 | १६-१६० | १.६-१६.० | ≤425 | पानी, भाप, तेल |
| Z540H-16I-160 | १६-१६० | १.६-१६.० | ≤५५० | भाप, तेल |
| Z540W-16P-40P | १६-४० | १.६-४.० | ≤१५० | संक्षारक मिडिया |
| Z540Y-16P-160P | १६-१६० | १.६-१६.० | ≤१५० | संक्षारक मिडिया |
| Z540W-16R-40R | १६-४० | १.६-४.० | ≤१५० | संक्षारक मिडिया |
| Z540Y-16R-160R | १६-१६० | १.६-१६.० | ≤१५० | संक्षारक मिडिया |

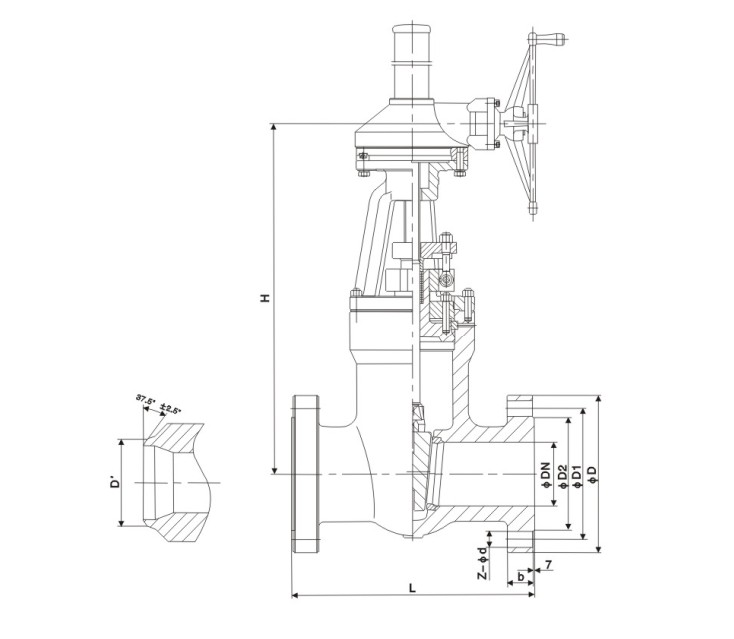

| नाममात्र व्यास | मुख्य आयामहरू र जडान आयामहरू | |||||||
| L | D | D1 | D2 | b | Z-d | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | २६-३ | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | ३०-३ | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | ३०-३ | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | ३४-४ | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | ३६-४ | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | ४०-४ | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | ४४-४ | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | ४८-५ | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | ५०-५ | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | ५२-५ | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | ३४-३ | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | ३६-३ | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | ४०-४ | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | ४४-४ | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | ४८-४ | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | ५०-४ | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | ५२-४ | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | ५६-५ | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | ६०-५ | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | ६४-५ | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
