GB मानक Flanged गेट भल्भ

JQF भल्भ कारखानाले उच्च गुणस्तरको GB मानक flanged गेट भल्भहरू उत्पादन गर्दछ, जुन व्यापक रूपमा पेट्रोकेमिकल, थर्मल पावर, र अन्य पेट्रोलियम उत्पादनहरू र स्टीम पाइपलाइनहरूमा पाइपलाइन मिडिया जडान वा काट्नका लागि खोल्ने र बन्द गर्ने उपकरणहरूको रूपमा प्रयोग गरिन्छ। विभिन्न सामग्रीहरू छनोट गरेर, अनुकूलित GB मानक flanged गेट भल्भहरू पानी, स्टीम, तेल, नाइट्रिक एसिड, एसिटिक एसिड, बलियो अक्सिडाइजिंग मिडिया, र यूरिया जस्ता विभिन्न मिडियाका लागि उपयुक्त छन्, र म्यानुअल, बेभल गियर, र इलेक्ट्रिक ड्राइभ संस्करणहरूमा उपलब्ध छन्।

सुरक्षा सावधानीहरू

पूर्व-स्थापना जाँचहरू
फ्लुइड मिडिया, तापमान, र दबाब संग GB मानक flanged गेट भल्भ सामग्री अनुकूलता प्रमाणित गर्नुहोस्। स्क्र्याचहरूका लागि फ्ल्यान्ज अनुहारहरू निरीक्षण गर्नुहोस्, ग्यास्केट सामग्री सेवा सर्तहरूसँग मेल खान्छ भनेर सुनिश्चित गर्नुहोस्, र बोल्ट/नटहरू बल आवश्यकताहरू पूरा गर्दछन् भनेर पुष्टि गर्नुहोस्।
स्थापना पङ्क्तिबद्धता
GB मानक flanged गेट भल्भहरू कहिल्यै बल-पङ्क्तिबद्ध नगर्नुहोस्। मिसालाइनमेन्टले सीट विकृति, चुहावट वा संरचनात्मक तनाव निम्त्याउँछ। भल्भको नजिक स्वतन्त्र रूपमा पाइपलाइनहरूलाई समर्थन गर्नुहोस्। ताराको ढाँचामा बिस्तारै एकसमान टर्कमा बोल्टहरू कस्नुहोस्। प्रणाली सञ्चालनको 24-48 घण्टा पछि Retorque।
परिचालन अनुशासन
GB मानक flanged गेट भल्भहरू पूर्ण रूपमा खोल्नुहोस् वा पूर्ण रूपमा बन्द गर्नुहोस्—आंशिक रूपमा खुला स्थानहरूले उच्च-वेग प्रवाहबाट सिट/गेट इरोसनलाई गति दिन्छ। ह्यान्डव्हील मात्र प्रयोग गर्नुहोस्; wrenches/levers जोगिन। स्टेम स्नेहन (EP-ग्रेड ग्रीस) त्रैमासिक रूपमा अनिवार्य छ।
परीक्षण मर्मतसम्भार
प्रणाली कमिसन हुनु अघि 1.5× PN रेटिङमा स्थापना पछि GB मानक फ्ल्याङ्गेड गेट भल्भहरू हाइड्रोस्टेटिकली परीक्षण गर्नुहोस्। परीक्षणको क्रममा डाउनस्ट्रीम उपकरणहरूबाट भल्भहरू अलग गर्नुहोस्। वार्षिक रूपमा: प्याकिङ ग्रन्थीको कसाइ, स्टेम जंग, र flange-संयुक्त अखण्डता जाँच गर्नुहोस्। फ्यूजिटिभ उत्सर्जन रोक्नको लागि तुरुन्तै पहिरिएको प्याकिङ रिंगहरू बदल्नुहोस्।
भण्डारण ह्यान्डलिंग
भल्भहरू घर भित्र भण्डार गर्नुहोस्, नमीबाट सुरक्षित गर्नुहोस्। स्थापना नभएसम्म अन्त्य टोपीहरू राख्नुहोस्।

सुविधाहरू

1. उच्च दक्षता डिजाइन: GB मानक flanged गेट भल्भ एक तर्कसंगत रूप मा कन्फिगर गरिएको डिजाइन को सुविधा छ कि कुशलतापूर्वक ठाउँ को उपयोग, उच्च भल्भ शरीर स्थिरता प्राप्त, न्यूनतम तरल प्रतिरोध, र अनुकूलित प्रवाह गुणांक।
2. परिष्कृत सील जीवन: सील इन्टरफेसले स्टेनलेस स्टील र कार्बाइड कोटिंग प्रयोग गर्दछ, पहिरनलाई कम गर्दछ र सेवा जीवनलाई उल्लेखनीय रूपमा विस्तार गर्दछ।
3. भरपर्दो र सञ्चालन गर्न सजिलो: लचिलो ग्रेफाइट प्याकिङले भरपर्दो सील अखण्डता सुनिश्चित गर्दछ, जसको परिणामस्वरूप सहज सञ्चालन र न्यूनतम अपरेटिङ टर्क हुन्छ।
4. बहुमुखी एक्ट्युएसन विधिहरू: GB मानक फ्ल्याङ्गेड गेट भल्भहरू विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्न म्यानुअल, वायमेटिक, इलेक्ट्रिक, र गियर-संचालित सहित विभिन्न एक्युएसन मेकानिजमहरूसँग उपयुक्त छन्।
5. विविध संरचनाहरू: लचिलो वेज सिंगल गेट, रिजिड वेज सिंगल गेट, वा समानान्तर (डबल) गेट सहित विभिन्न संरचनात्मक कन्फिगरेसनहरूमा उपलब्ध छन्।

कार्यकारी मानक

डिजाइन विनिर्देशहरू: GB / T 12234
संरचना लम्बाइ: GB / T 12221
जडान फ्ल्यान्ज: JB / T 79.1
परीक्षण र निरीक्षण: JB / T 9092
दबाव - तापमान: GB / T 9131
उत्पादन पहिचान: GB / T 12220

प्रदर्शन मापदण्डहरू

उपयुक्त मध्यम र लागू तापमान

मुख्य भाग सामाग्री

मुख्य आकार र जडान आयाम

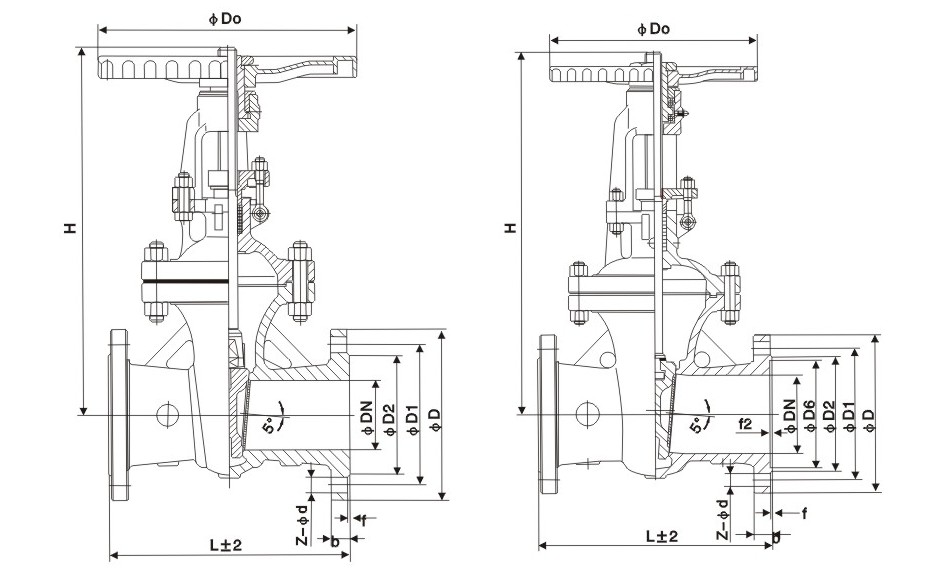

संरचना चित्र
