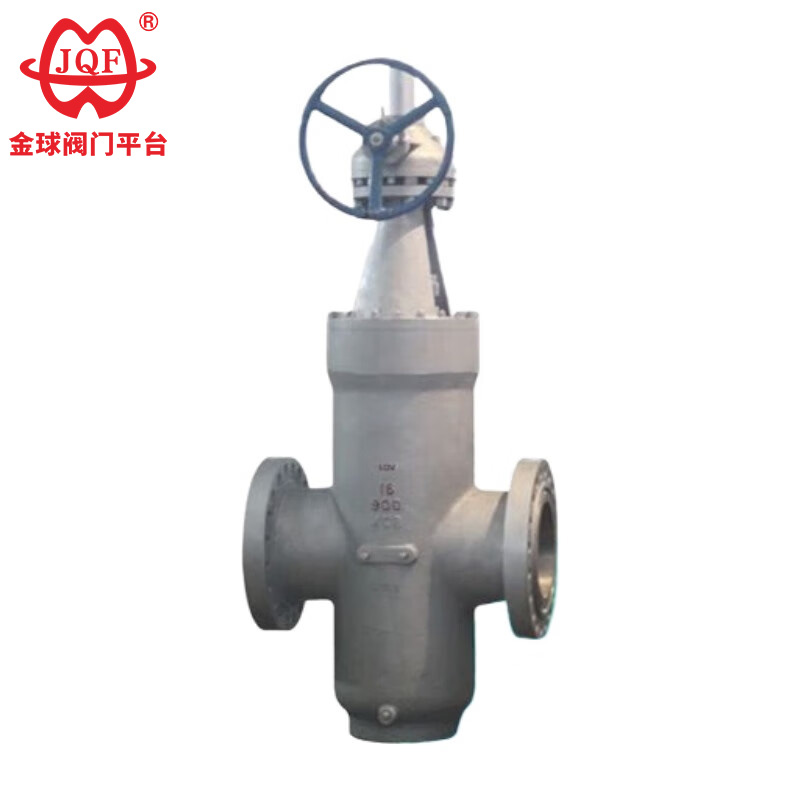

समतल गेट भल्भ

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. न्यूनतम प्रवाह प्रतिरोधको लागि पूर्ण-बोर डिजाइन
२.ब्रसको सहायताले पाइपलाइन सफा गर्ने,
3. द्विदिश सील लागि फ्लोटिंग सीट
4. कम खोल्ने र बन्द टोक़
5. सजिलो सञ्चालन, र उच्च सुरक्षा सुनिश्चित गर्न दबाब राहत र ग्रीस इंजेक्शन संयन्त्र
6. शून्य चुहावट प्रदर्शन।

उत्पादन प्रयोग

JQF भल्भले फ्ल्याट गेट भल्भहरू उत्पादन गर्छ, एक प्रकारको स्लाइडिङ भल्भ। बन्द गर्ने तत्व एकल गेट वा बीचमा विस्तार संयन्त्र भएको डबल गेट हुन सक्छ। भल्भ सीट विरुद्धको गेटको दबाब फ्लोटिंग गेट वा फ्लोटिंग भल्भ सीटमा काम गर्ने माध्यमको दबाबद्वारा नियन्त्रण गरिन्छ। डबल-गेट भल्भको अवस्थामा, दुई गेटहरू बीचको विस्तार संयन्त्रले यो दबाबलाई पूरक बनाउँछ।

उत्पादन कोटिहरू

संरचनात्मक सुविधाहरू

1. फ्लोटिंग द्विदिश सील
अनुकूलित फ्ल्याट गेट भल्भ सीटले द्विदिशात्मक खोल्ने र बन्द गर्न सक्षम बनाउँछ, विश्वसनीय सील र लचिलो सञ्चालन सुनिश्चित गर्दै।
2. कडा जंग-प्रतिरोधी मार्गदर्शक सामग्री
गेट सटीक स्थितिको लागि गाइड स्ट्रिप्स संग सुसज्जित छ, र सील सतह टंगस्टन कार्बाइड विरोधी क्षरण तह संग छर्किएको छ।
3. शून्य प्रवाह प्रतिरोध डिजाइन
फ्लैट गेट भल्भ शरीर को उच्च दबाव प्रतिरोध; पूर्ण रूपमा खोल्दा, स्ट्रेट-थ्रु फ्लो च्यानलले बराबर व्यासको पाइप (प्रवाह प्रतिरोध ≤ ०.०३) को अनुमानित गर्छ।
भल्भ स्टेममा कम्पोजिट प्याकिङको साथ बहु-चरण सीलले घर्षण गुणांक 40% घटाउँछ।
4. दोहोरो चरण सील संयन्त्र
घडीको दिशामा बन्द गर्दा:
मध्यम दबावले इनलेट भल्भ सीटलाई प्राथमिक छाप बनाउन धक्का दिन्छ।
गेटले आउटलेट भल्भ सीटको विरुद्धमा डबल सील बनाउन थिच्छ।
5. क्रान्तिकारी अनलाइन मर्मतसम्भार
डुअल-सिल संरचनाले उत्पादन अवरोध बिना कमजोर भागहरू प्रतिस्थापन गर्न अनुमति दिन्छ; यस प्रविधिले घरेलु र अन्तर्राष्ट्रिय दुवै समान उत्पादनहरू नेतृत्व गर्दछ।
6. प्रगतिशील उद्घाटन र बन्द नियन्त्रण
घडीको विपरीत दिशामा खोल्दा, गेट उठ्छ, र गाइड होल बिस्तारै च्यानलसँग ओभरल्याप हुन्छ, सीमा स्थितिमा १००% पूर्ण खुल्छ।

डिजाइन मानकहरू

मापदण्डको डिजाइन र निर्माण: JB/T 5298
संरचना लम्बाइ मानक: JB / T 5298
जडान फ्ल्यान्ज मानक: GB / T 9113
दबाव तापमान ग्रेड: GB / T 12224-2005
परीक्षण परीक्षण मानकहरू: GB / T 13927-2008, JB / T 5298

प्रदर्शन प्यारामिटरहरू

मुख्य आकार र जडान आयाम

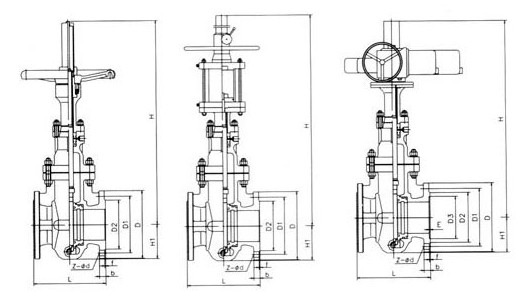

संरचना चित्र
